ホムセンで売ってる木材で作業机作った.費用3980円ぐらい.

Abstract

 ホームセンターで入手可能な 2x4 と板材で作業机もといサブデスクを,材料費サンキュッパ程度で作りました.本記事では作業机の作り方・制作費用・設計図(木取り図)について述べられています.

f:id:teppodone:20200819215009j:plain

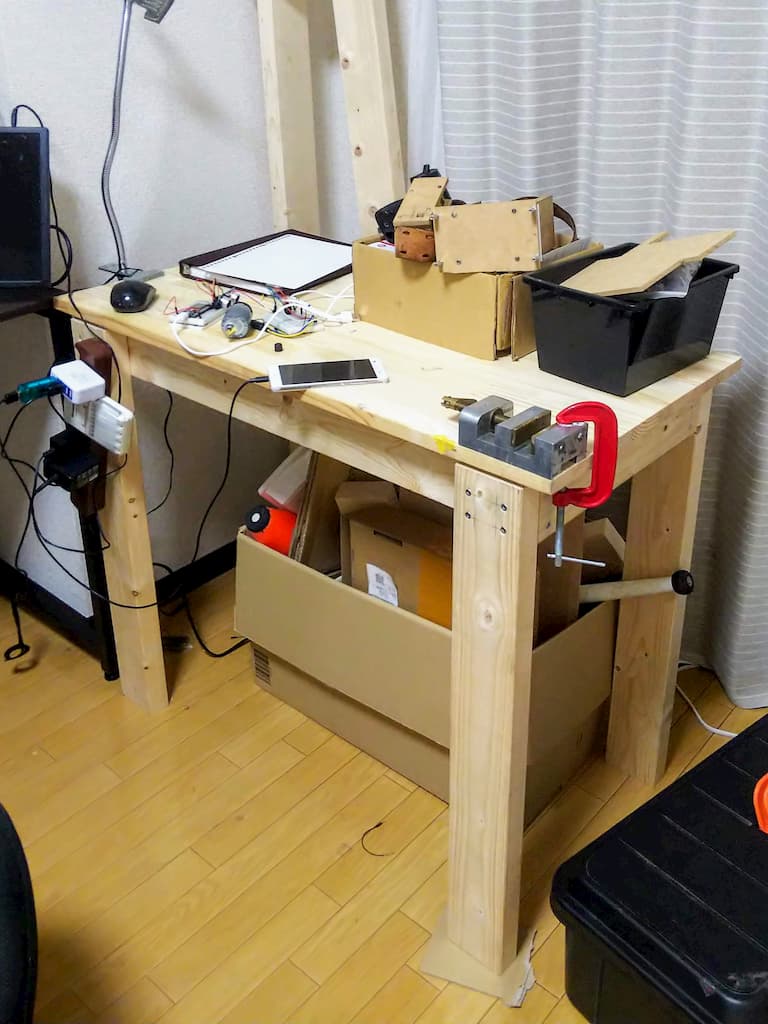

コレが今回作った作業机.さっそくとっちらかってる.

 時は令和二年.素手で木を切り倒し木材を手に入れインベントリを開き木材4個を並べてクラフトしなくても,ホームセンターに行けば作業台が作れる便利な時代になりました.


仕様…天板広さ:幅910x奥行き450,高さ:724

 まず,今回作る作業机の仕様です.

f:id:teppodone:20200808072010j:plain

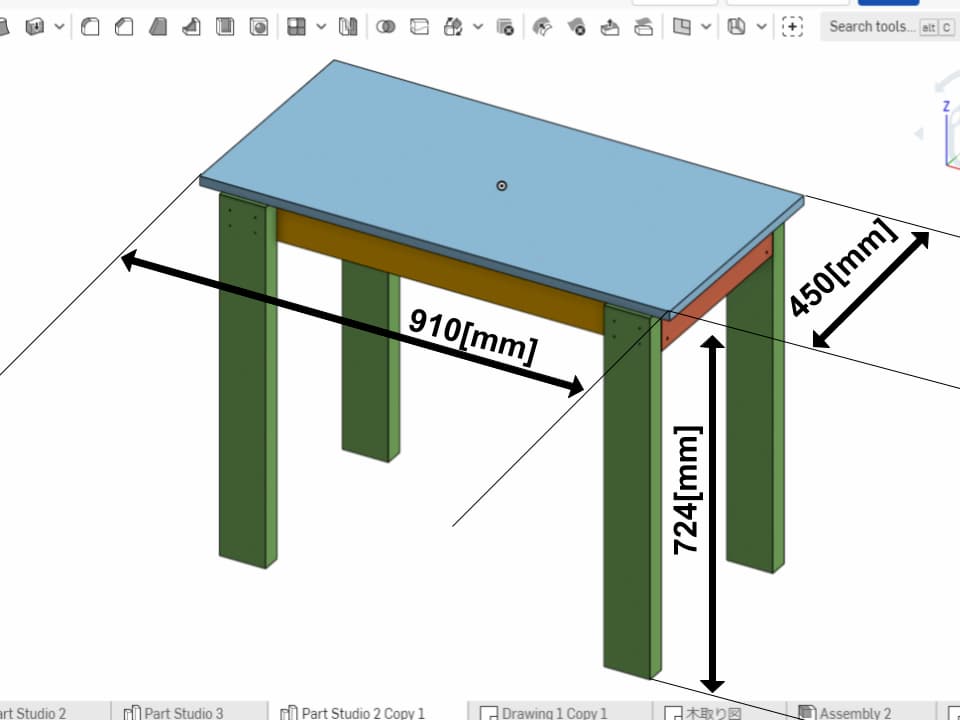

外寸こんな感じ

 ホームセンターに幅 910[mm] x 奥行き 450[mm] x 厚み 18[mm] の丁度よい板材が売っていたので,これをそのまま天板としました.また今回作った作業机は,脚の長さを 700[mm],天板の厚さが 18[mm],脚と天板のクリアランスを 6[mm]設けましたので,床から天板上面までの高さは 724[mm]となります(700+18+6).
 強度については,「ハンダ付けやカブのエンジンをバラしたりできればOKかな~」程度を考えています.




材料と費用

 ホームセンターで下記の材料を購入しました.材料費あわせて3764円

材料 仕様 個数 使用箇所 小計(税込み)
2x4材 6フィート
(1828mm)
3 枠組みと脚 1194円
(398円/本)
コーススレッド φ4.2 x 75 24 枠組みと脚の固定 忘れた.
仮に袋入で200円
板材 910 x 450
厚み 18
1 天板 1750円
L字ステー 4 天板と枠組みの固定 500円
(125円/個)
木ネジ 皿ネジ 16 天板と枠組みの固定 120円
(袋売)


使用した工具

f:id:teppodone:20200808072654j:plain

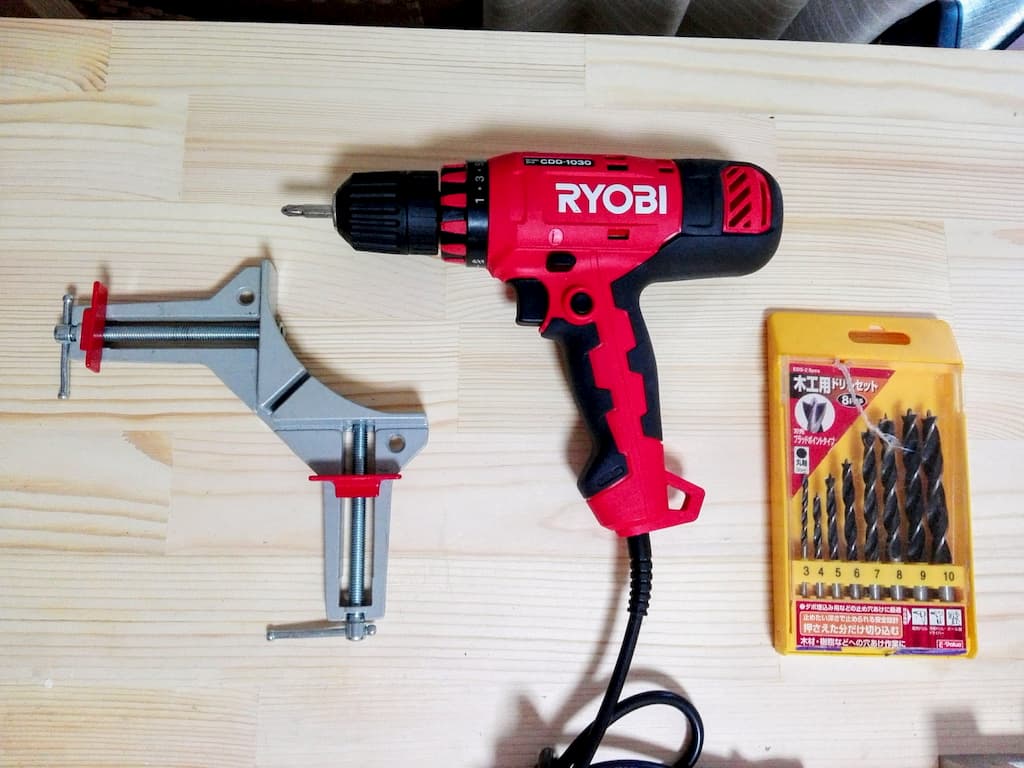

コーナークランプ(左),my new gear...(中央),木工用ドリルビット(右)

  • 部材を直角に保持する治具(コーナークランプ)
  • 電動ドライバー
  • 木工用ドリルビット
 とくにコーナークランプ君が今回大活躍しました(後述).なおタイトルの「費用3980円ぐらい」には工具を買うお金は含まれておりません.あしからず.


作り方

①2x4材(6フィート)を3本買って下記寸法でカットしてもらう
 今回作る作業机は2x4材で作る「脚」と「枠組み」の部分,それから板材を使った「天板」の3部分に分けられます.まずホームセンターに行って2x4材(6フィート)を3本買い,そのままホームセンター特有の「カットサービス」で下記の寸法に切り出してもらいました.なお,ウッカリ「反り」のある木材(曲がったり歪んでる木材)を買っちゃうと,後述の「枠」を組むときに面倒くさい*1ので,なるべく反りの少ないものを選びました.

使用箇所 寸法 個数
700 4
枠(短手) 374 2
枠(長手) 758 2

※「枠(短手)」「枠(長手)」を組んで「枠組み」を作ります(後述).


f:id:teppodone:20200808073825j:plainf:id:teppodone:20200808073830j:plain

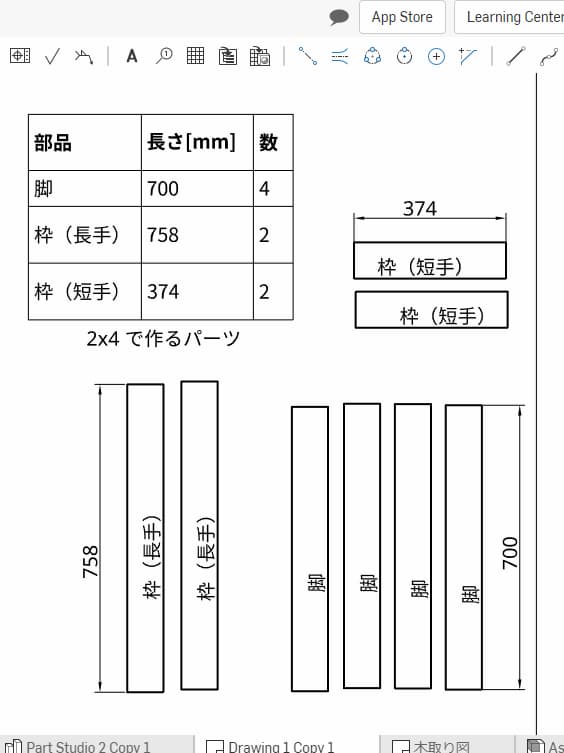

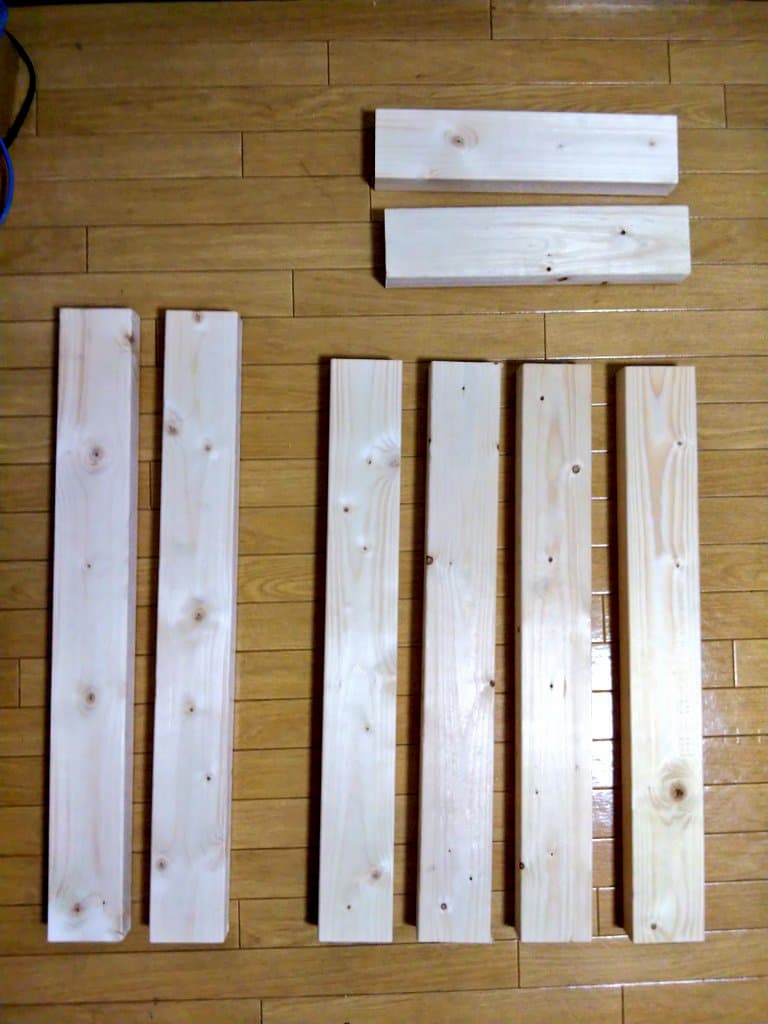

「脚」と「枠(長手)」「枠(短手)」の寸法(左),実際に切り出してもらった2x4(右)


木取り図
  6フィート(1820[mm])の2x4 3本を下記の寸法で「脚」と「枠(長手)」「枠(短手)」に切り出しました.(図の上側の [枠(短手)]-[枠(短手)]-[脚] は2セット必要)

f:id:teppodone:20200813190254j:plain:w460

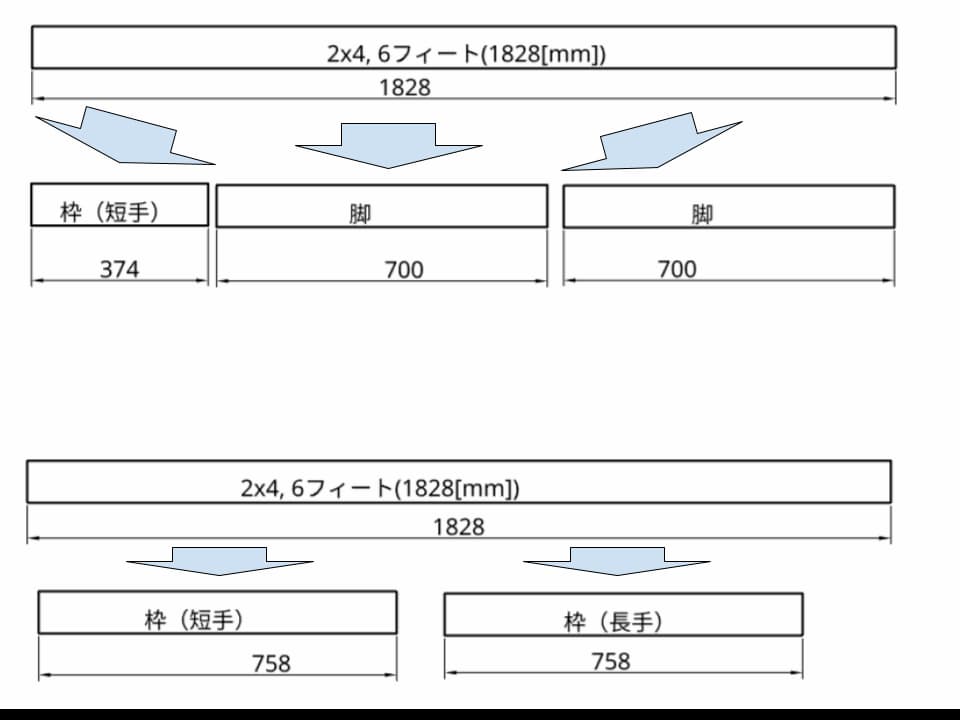

木取り図.図上部の [枠(短手)]-[枠(短手)]-[脚] は2セット必要


 いっしょに天板も買ってきました.

f:id:teppodone:20200819214504j:plain

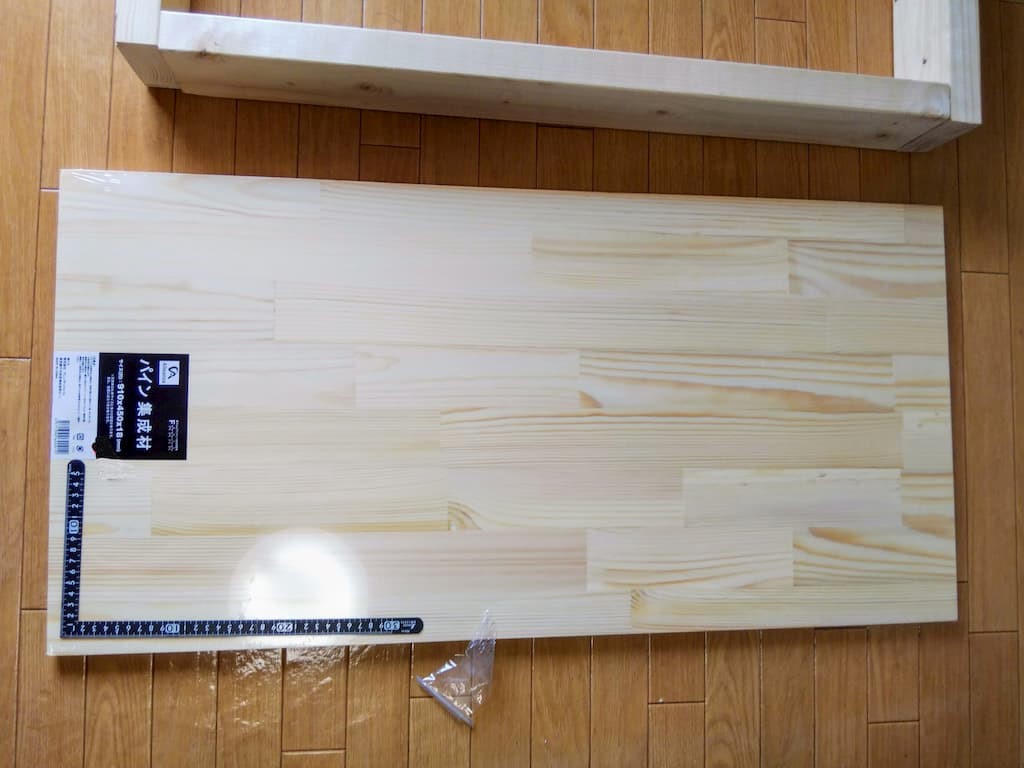

 税込み1700円ぐらいのパイン材

②「枠組み」を作る

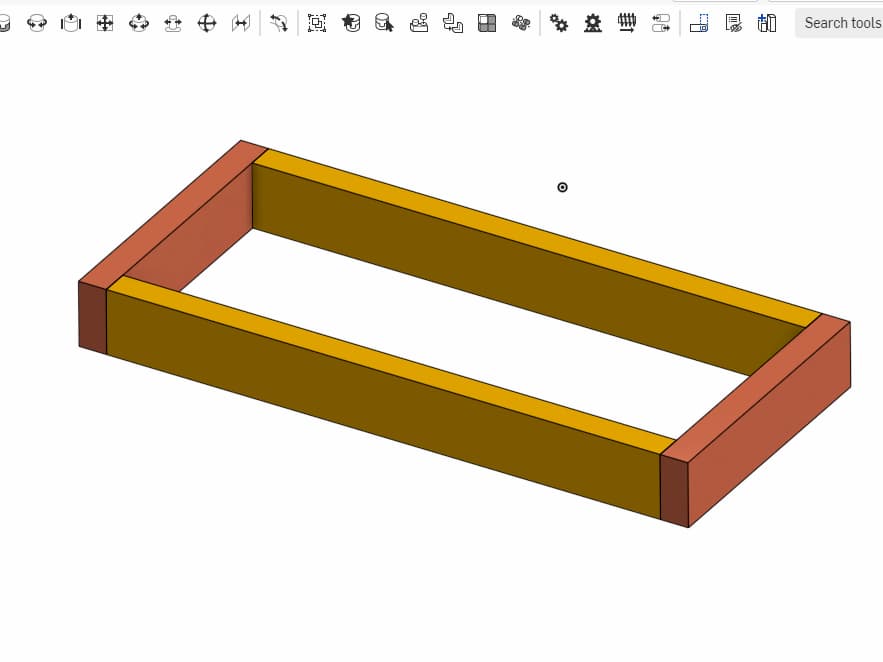

 「枠(長手)」「枠(短手)」を下記のように組み,コーススレッドでネジ止めし「枠組み」を作りました(ネジ位置は後述します).この枠組を組むときにコーナークランプを使い,きっちり直角を出しつつネジ止めすることができました.

f:id:teppodone:20200813191112j:plain

f:id:teppodone:20200819214448j:plain


③「枠組み」に「脚」を生やして「天板」を乗せて完成
 はい完成. いきなり完成図になってしまい大変恐縮ですが,「枠組み」をベースに「脚」と「天板」をネジ止めしました(途中の写真あんま撮ってなかったから詳しく書けない).完成写真たくさん乗せるので詳しい作り方や部品の位置関係は察して下さい.
f:id:teppodone:20200819220240j:plain
f:id:teppodone:20200819220248j:plain

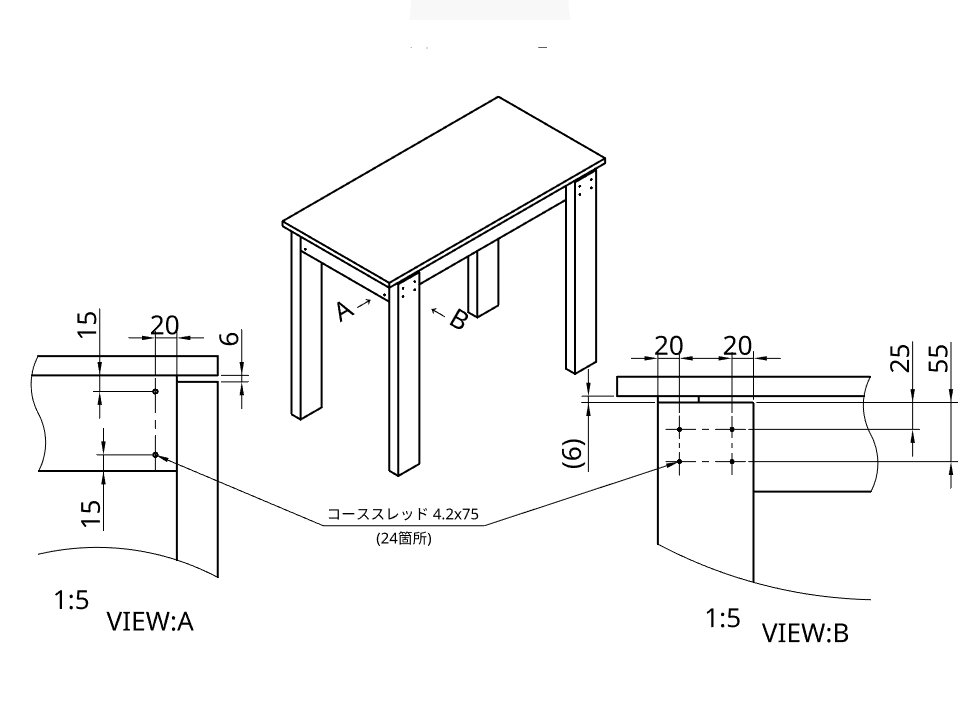

「枠組み」「脚」のネジ止めの位置
 「枠組み」「脚」のコーススレッドのネジ止め位置ネジ止めの位置は下記のとおりです.

f:id:teppodone:20200819215608p:plain
カイシャでこんな適当図面書いたら怒られそう


「枠組み」と「天板」の締結

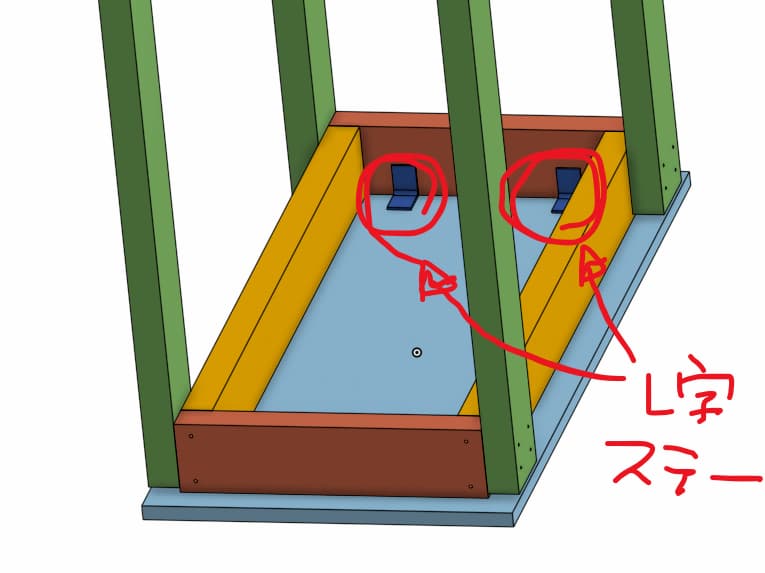

 「枠組み」と「天板」はL字ステーと皿ネジで固定しました(位置適当)

f:id:teppodone:20200819222128j:plain
 適当にステーと皿ネジで停めました


まとめ:日曜大工,クソ楽しい

 「しょせんは日曜大工の机つぐり.チャッチャと適当に作ってしまうか~」程度にしか思っておらず,記事にするつもりはさらさらなかったんですが,いやはや色々調べて考えて選んで実際に作ってみると何これメッチャ楽しいですね.
 今回,「初めての家具職人」という事もあり,補強もなければニスも塗らない,棚やキャスター等の便利機能もない「最小構成の作業机」を作ってみました.が.「次はソーホースブラケットを使った折りたたみ机(駐車場に広げてバイクの整備できるようなやつ)」とか,「キャンプで使える折りたたみローチェア」とか色々わくわく考えてしまいます.キャンプ行かないくせに.

 なにより机ができて便利になりました.
 大袈裟な言い方ではありますが「自分の生活環境を己の技術で改善した」という自尊心と達成感は何物にも代えがたいですね.この気持は大事にしたいです.
