3Dプリンタと食品用シリコンでスパナ飴の型を作った【家庭教師ヒットマンREBORN!】

Abstract

 本記事は,家庭教師ヒットマンREBORN!のスパナが作中でいつも咥えてるキャンディーおよびこれを量産するためのキャンディー型の作り方のお話です.食品用シリコンと3Dプリンタを使ったオリジナルの飴の型の作り方,NT加賀2018への出展報告について述べられています.

f:id:teppodone:20200128145303j:plain

あらすじ

 「家庭教師ヒットマンREBORN!」今から10年ぐらい前のアニメです.僕らが小中学生の頃に放送されてましたね~.かく言う僕はスパナ大好きスパナー(?)です.
www.tv-tokyo.co.jp
 えー,どうやら画面の向こうに雲雀や骸に性癖を捻じ曲げられた挙げ句,キャラ作って「噛み殺すよ」とか「クフフ…」など言ってた中学二年生の自分を思い出して泡吹いてる諸兄姉がちらほら居るようですが構わず進めますね🐟🐙⚾🥊🐮🐤🍍


スパナ🔧と飴🍭

 リボーンの未来編に出てくる敵メカニック「スパナ」はメカ・エレキ・ソフト全部一人でこなしちゃう凄腕のロボットエンジニア.主人公のツナ御一行を自作のロボ「キングモスカ」で圧倒し*1,何やかんやあってイクスバーナーの完成に大貢献します*2.で,彼はいつもスパナの形をした飴を舐めています.「頭をつかうときに甘いものを摂ると効率が上がるから*3」とのことです.

f:id:teppodone:20200119150540j:plainf:id:teppodone:20200119150543j:plain
家庭教師ヒットマンREBORN! 標的109「囚われ」*4より引用(左),家庭教師ヒットマンREBORN!標的140「もう一つの大空」*5より引用(右)

 前置きが長くなってしまいました.今回はこのスパナがいっつも舐めてるスパナ型の飴&それを量産するための型を作ってみたというお話です.原作ではもっと丸い形のスパナ飴ですが,丸コピしても面白くないので今回はリアルなスパナの形に近づけるアレンジを加えました.対辺17ミリのボルトを回せます.


3Dプリンタと食品用シリコンを用いた飴の型の作り方

  当然ですがお菓子の型はお菓子と直接触れています.材料費をケチらんがために食品用じゃないシリコンや,安全が確認されてない素材を使ってしまい,うっかりポイズンクッキングしてしまわないように気をつけましょう.*6


材料

  • 食品用シリコン(画像右上)
  • 食品用の粘土(画像右,フラワーって書いてるやつ)
  • タッパー等の容器(今回はダイソーのコンテナを使用,画像左の緑のやつ)
  • 紙コップ,使い捨てのスプーン等

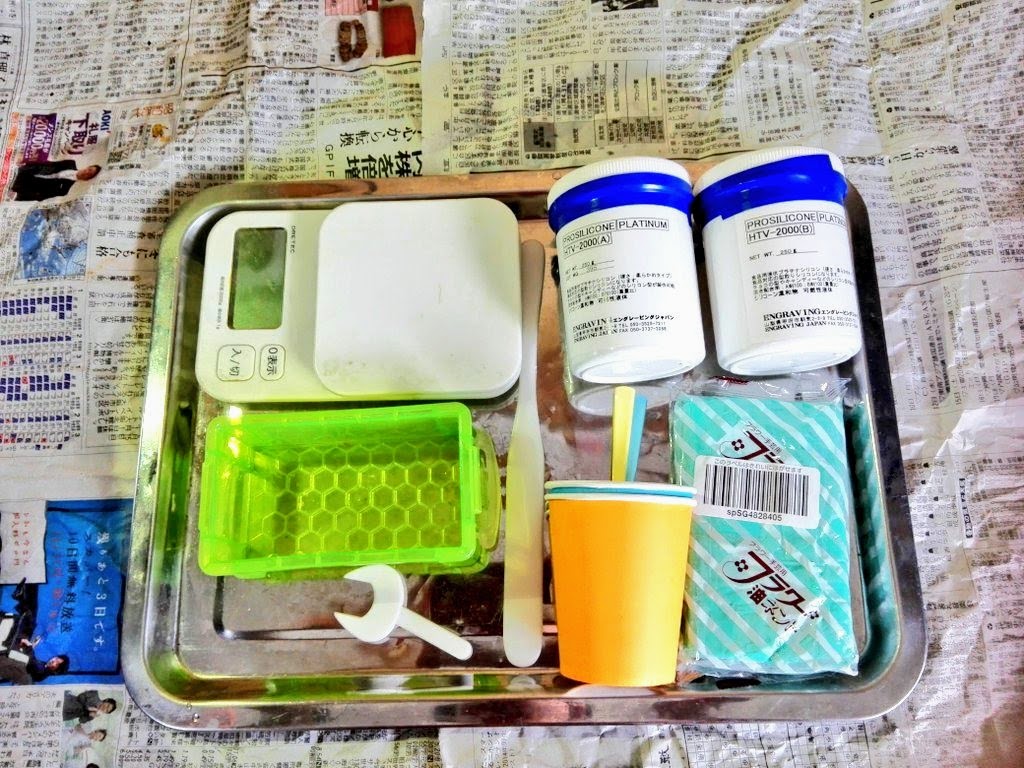

f:id:teppodone:20181027124824j:plain
 左上は秤,左下のスパナはスパナの模型(後述),バットは百均


食品用シリコン
  これを使いました.模型用のシリコン型等も市販されているようですが口に入れるもんはやはり安全に気を使い,食品用シリコンで作りたいところです.



食品用粘土
  これを使いました.容器に型を固定する接着剤がわりに使います(後述).


制作工程

1. スパナの模型を作る
 まずは作りたい飴と同じ形の模型を作ります.僕は例のごとく3DCADで描いて3Dプリンタで出力しました.一般に食品安全性が高いとされているPLA樹脂*7で出力するのが望ましいかと思います*8

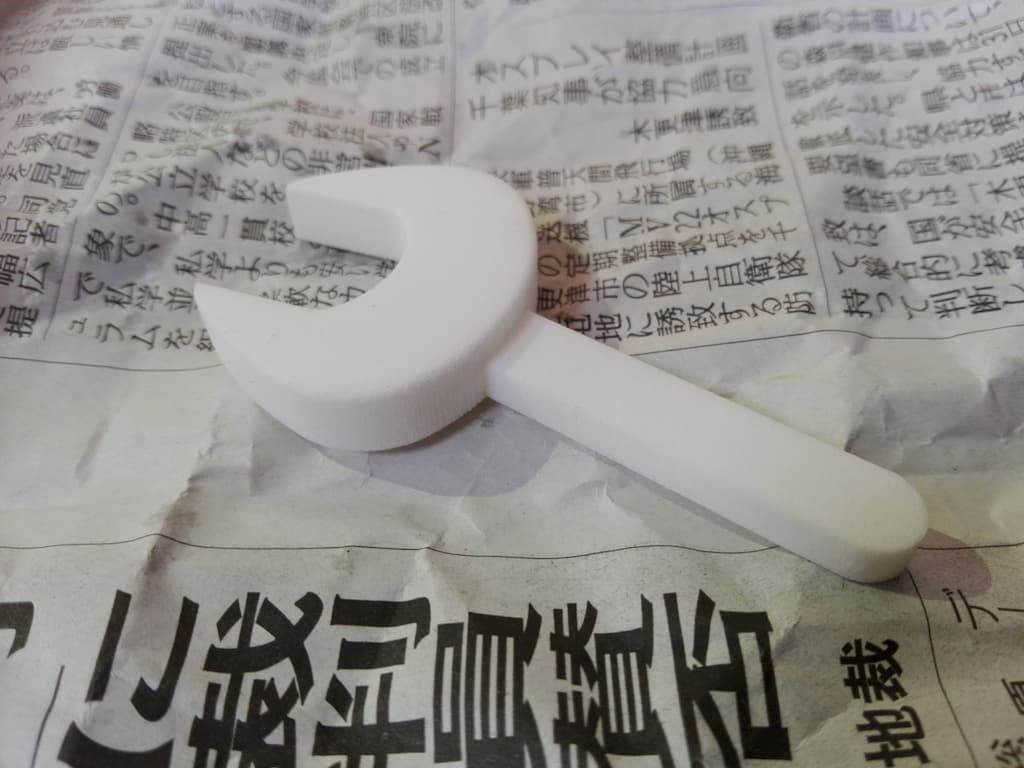

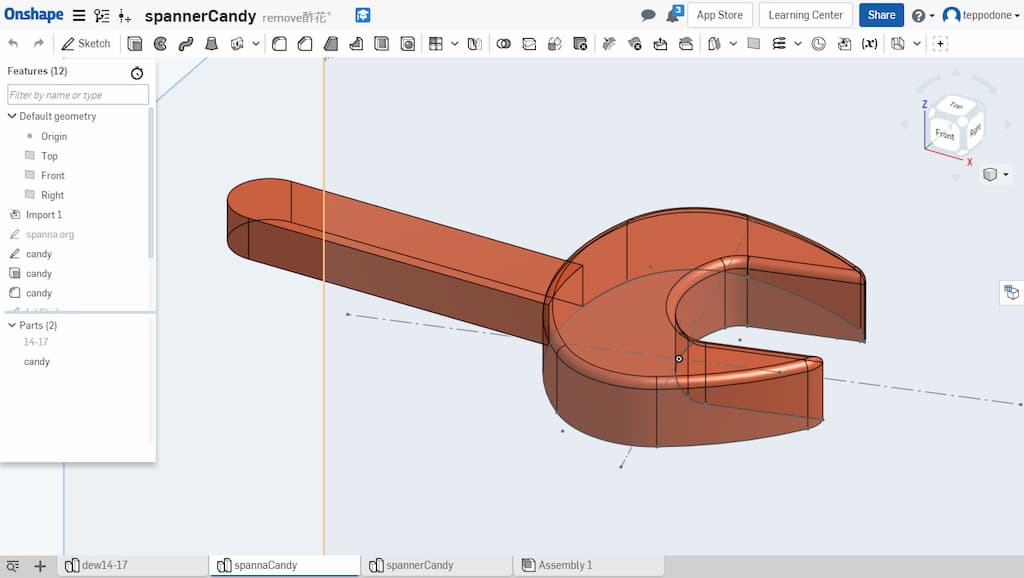

f:id:teppodone:20200117211605j:plainf:id:teppodone:20200117211609j:plain
onshapeで描いて(左)DMMに発注.届いたのがコレ(右)


2. 食品用粘土でスパナの模型をタッパーに固定する
 模型の片面に食品用粘土をペタペタと付けていきます.今回は厚み2mm程度にしました(割と適当).次に余計な粘土,すなわち模型を裏面(粘土をつけていない側の面)から見たときにはみ出て見える粘土を,ナイフを使って削ぎ落としました.最後にこの「粘土付き模型」の表面(粘土の着いている面)を下にタッパーの底に強く押し当てて,タッパーに模型付き粘土を固定しました.固定後に再度「押されてはみ出た粘土」をそっと取り出しました.


www.youtube.com




3. 食品用シリコンを流し込む
 詳しいことはシリコンの取説を読んでほしいのですが,今回使用したHTV-2000*9 は2液混合タイプでした.A液とB液を決められた量だけ測って混ぜたら,何十分後に硬化する感じのものです.紙コップと使い捨てスプーンで2液を混合し,静かにタッパーにシリコンを流し込みました.シリコン注入時に泡が入ると,それがそのまま気泡となって型に残ってしまうので気をつけましょう.

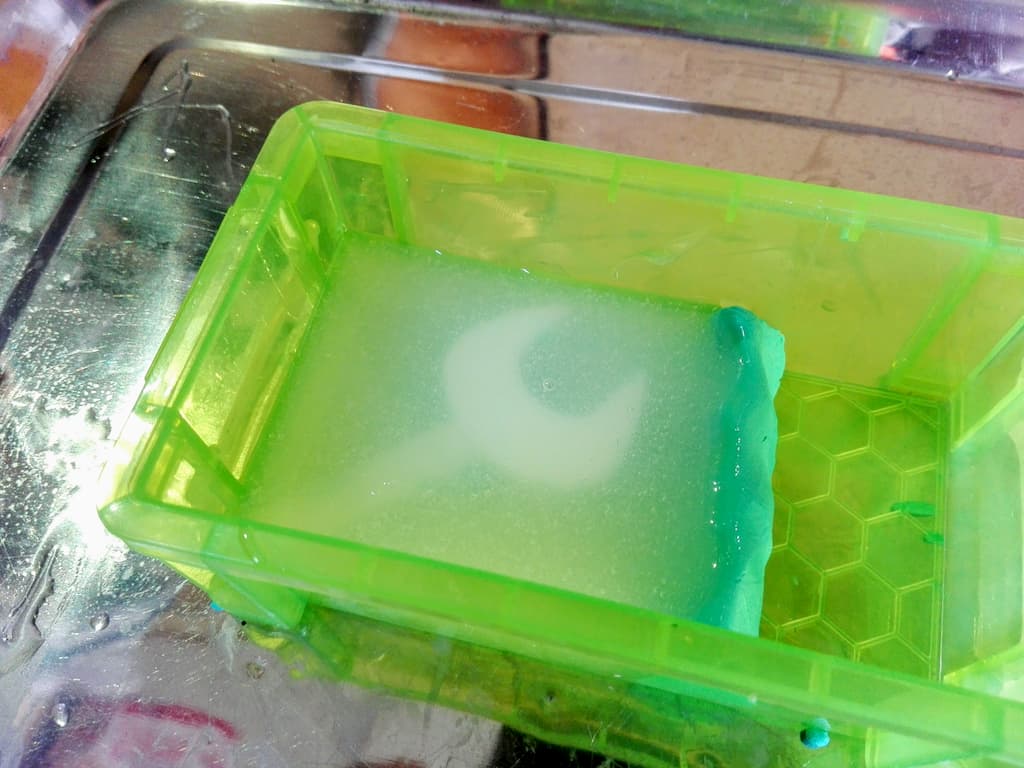

f:id:teppodone:20200128145220j:plain
食品用シリコンを流し込んだ直後の様子.食品用シリコンをケチるために右側には余った粘土で土手を作って余分なシリコンが流れていかないようにしてます.


4. 気泡を抜く
 シリコン注入後すぐに可能な限りの気泡を抜く必要があります.容器内を減圧してエア抜きをする手法もあるらしいのですが,あいにく僕は減圧装置を持ってません.「シフォンケーキ焼く前に,生地を数センチ持ち上げて床に落とすアレ」と同じ要領で,「タッパーを20cmほど持ち上げる→垂直に落としてテーブルに叩きつける」を数回やってエア抜きの代わりとしました.


5. 固まるまで放置して型を取り出す
 固まるまでそのまま放置した後に*10,手で取り出します.液っぽさもなく思いのほか型は頑丈に固まってたので,そのままスパナの模型も取り外して型だけの状態にしました.最後にスポンジと食器用洗剤で型についている粘土等を洗い流して完成!


www.youtube.com

f:id:teppodone:20181030171432j:plain
左から,模型・飴の型・飴(グミ)



6. 飴なりグミなり好きなものを流し込んで固める

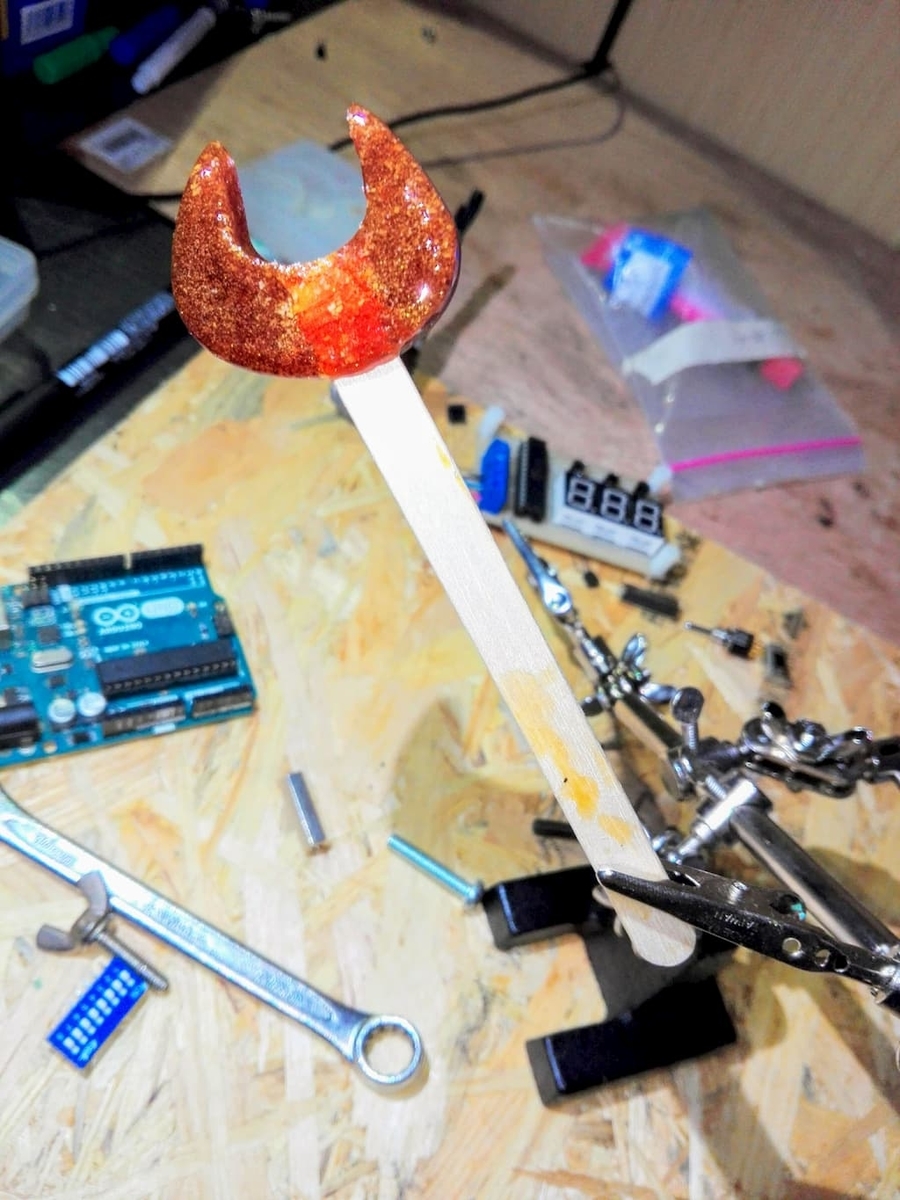

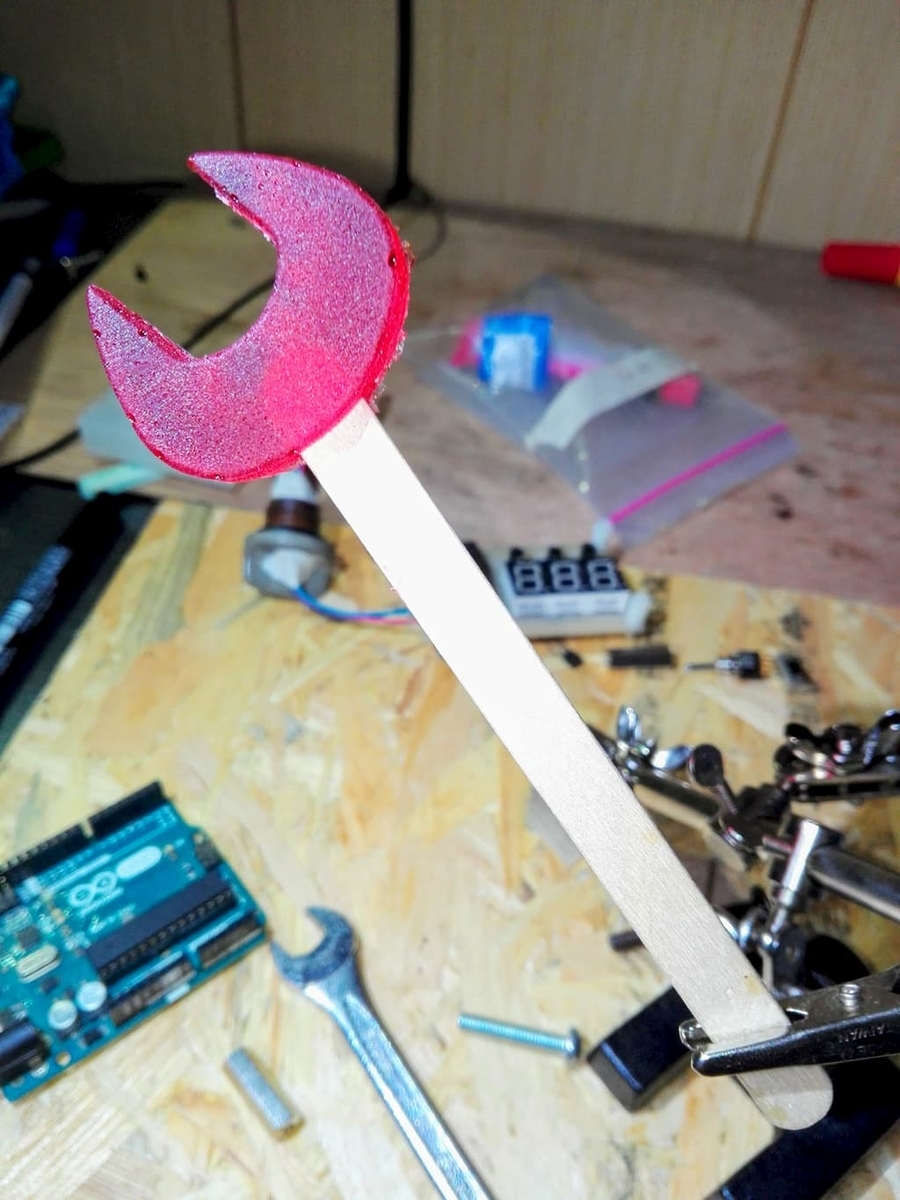

f:id:teppodone:20200128145930j:plainf:id:teppodone:20200128145928j:plain
べっこう飴(左)と,いちごグミ(右)
 早速飴を作って…みたものの,僕は茶色いべっこう飴の作り方しか知りません(左).飴の型の作り方は知ってたけど,肝心の「ポップな色した鮮やかな飴」の作り方を知らなかったという落語みたいなオチになってしまいました.代わりにグミ溶かして流して「スパナグミ」も作りましたが,こっちは色合いも悪くない…んじゃないでしょうか(右)??

f:id:teppodone:20200128145303j:plain
これは飴の代わりにレジンを流し込んだもの.イベント等での展示用につくりました.

 ちなみに飴,グミの棒はダイソーのお菓子コーナーで買ってきました.


NT加賀2018に出展してまいりました

 例のごとくNTイベント「NT加賀2018」に出展してまいりました.ちびっ子から奥さん,オッサンやおばちゃんその他たくさん,ショッピング中の皆様の足を止めることが出来たようで嬉しいです.ありがとうございました.



 NT京都は「変なもの見に行くぞ」という意志のものと見に来る人が多くを占めていますが(要出典),NT加賀はショッピングモール構内での展示ということもあり,普段そういうメイカーズイベントに来ないような方々が比較的多かったと感じました.作品や作品の説明も,前者のオタク向けと後者の一般の方々向けで帰る必要があるなぁというのが今回感じた課題です.


f:id:teppodone:20200129211026j:plainf:id:teppodone:20200129211739j:plain
前日のホテルで作ったポスター(左),当日の様子(右).この日は本稿のスパナ飴とカブの自作油温計,ウンコジャマー(よしひさ氏@n_yosihisaのウンコジャマーミニと共同出展)を持っていきました.



参考文献

義理チョコにしか見えない手作りチョコの作り方 – オカモトラボ
食品用シリコン型作り方自作するための手順と材料。製菓用食用通販
手作りシリコン型 | ベジドレ&ケータリング











日記
 学会.学会が終わればNT加賀.が終わると同時に就活モード.気づけば年末.今年は師走ならぬウサインボルト走です.
 前回の記事更新したのいつやっけ…? 週1でホイホイぶろぐ書いてた頃が懐かしいです.
 あ,そういえば25日…クリスマスにボヘミアン・ラプソディ見に行きました!いやぁ~~~.良かった!ホントよかった!!語彙力のないオタクとかじゃなくて,ネタバレしないように感想を述べようととして薄っぺらくなってるだけです.帰りの車の中でQueen爆音再生するぐらいには興奮してた.また見に行きたいなぁ.



【2020/01/29】
 この記事,2018年の12月に下書きだけ書いて満足して,投稿すんの完全に忘れとったわ.
一年以上前の話やん.いつの話だよ.ボヘミアンラプソディって.

*1:ボックス兵器が無いとまともに戦えない10年後の世界で,ボックス兵器使わずにツナを追い詰める展開すき

*2:「ウチのメカニック魂を見くびるな!させると言ったら必ず…完成させる」のところ好きすぎて5億回再生した

*3:家庭教師ヒットマンREBORN!標的140「もう一つの大空」,ハルのハルハルインタビュー,あにてれ:家庭教師ヒットマン REBORN!

*4:あにてれ:家庭教師ヒットマン REBORN!

*5:あにてれ:家庭教師ヒットマン REBORN!

*6:ビアンキのおへそに顔面うずめて死ぬほど嫌な顔されたいです.

*7:3DプリンターのPLA(ポリ乳酸)フィラメント完全ガイド,2020/01/27閲覧

*8:という事を知らずに僕はナイロンで作ってしまいました.マジですまん.

*9:【型取り材】【食品用シリコン】 HTV-2000 1KG 硬さ:柔らかめタイプ

*10:普通はシリコンの説明書に固まるまでの時間は書いてます
