VideoCapture cap(0) 実行時にフリーズする問題(OpenCV, C++)

Abstract

 USBカメラから取り込んだ映像をOpenCVでアレコレ触ろうと思ったのですが,実行時に"VideoCapture"コンストラクタを呼び出した段階でフリーズする(コンパイルエラーも実行時エラーも出ずただフリーズするのみ.)という現象が見られました.結論から言うと,「どうもこれはカメラ側の問題っぽい」という結論に至りました.

f:id:teppodone:20200823145832j:plain:w640

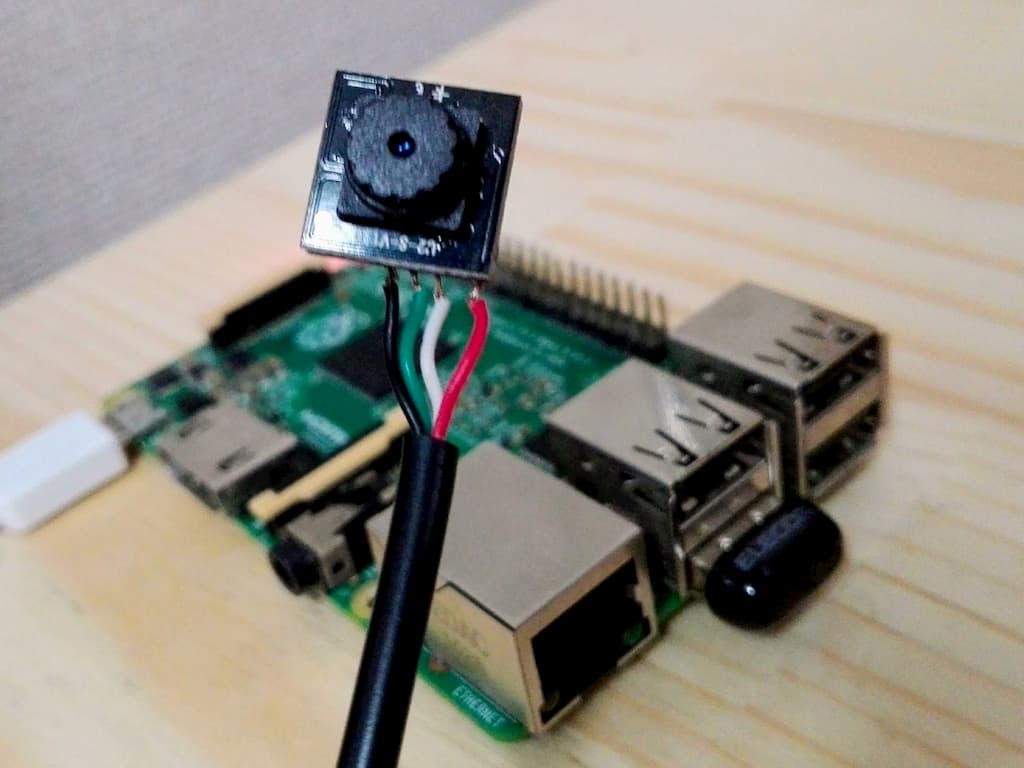

冷やしOpenCVはじめました

事象・概要

 「冷やしOpenCVはじめました!」…かったんですが早速壁にぶち当たりました.以下事象の詳細です.

やりたかったこと
 Raspvberry Pi 上で OpenCV を使って USBカメラからの映像を取り込みたかった.

やったこと
  1. Raspvberry Pi に OpenCV4 をインストールしUSBカメラを接続した.
  2. コード(後述)をコンパイルした.このときコンパイルエラーは発生せず.
  3. 実行したところ,VideoCapture クラスのオブジェクト生成(10行目)周辺で処理が止まった.このとき実行時エラー,ワーニングは発生せず

コード*1

/* camera.cpp */
#include "opencv2/opencv.hpp"
#include "opencv2/highgui.hpp"

using namespace cv;
using namespace std;

int main(){
 cout << "Handle USBcam with OpenCV4" << endl;
 VideoCapture cap(0);  //USBカメラを扱うためのオブジェクト生成. どうもココで止まってるっぽい.

 if(cap.isOpened()) cout<<"succeeded to open camera \n"<<endl;
 else         cout<<"faild to open camera \n"<<endl;

 return 0;
}



コンパイルと実行結果

pi@raspberrypi:~/  g++ `pkg-config --cflags --libs opencv4` camera.cpp
pi@raspberrypi:~ $ ./a.out
Handle USBcam with OpenCV4
_                            #←ずっとこのままウンともスンとも動かない



これが発生した環境

仕様
備考
OpenCV4 C++
V4.0.0
こちらの手順に従ってインストールした
OpenCV4 for Raspberry Pi - Qiita
Raspberry Pi Pi2
USBカメラ HD
UVC
大昔にAliexpressで買ったやつ
720P HD Video Surveillance UVC USB Camera mini usb Camera module CCTV PCB Board CMOS pc webcam support Windows pc free shipping|cctv pcb board|module cctvcamera mini usb - AliExpress
f:id:teppodone:20200824084720j:plain:w360

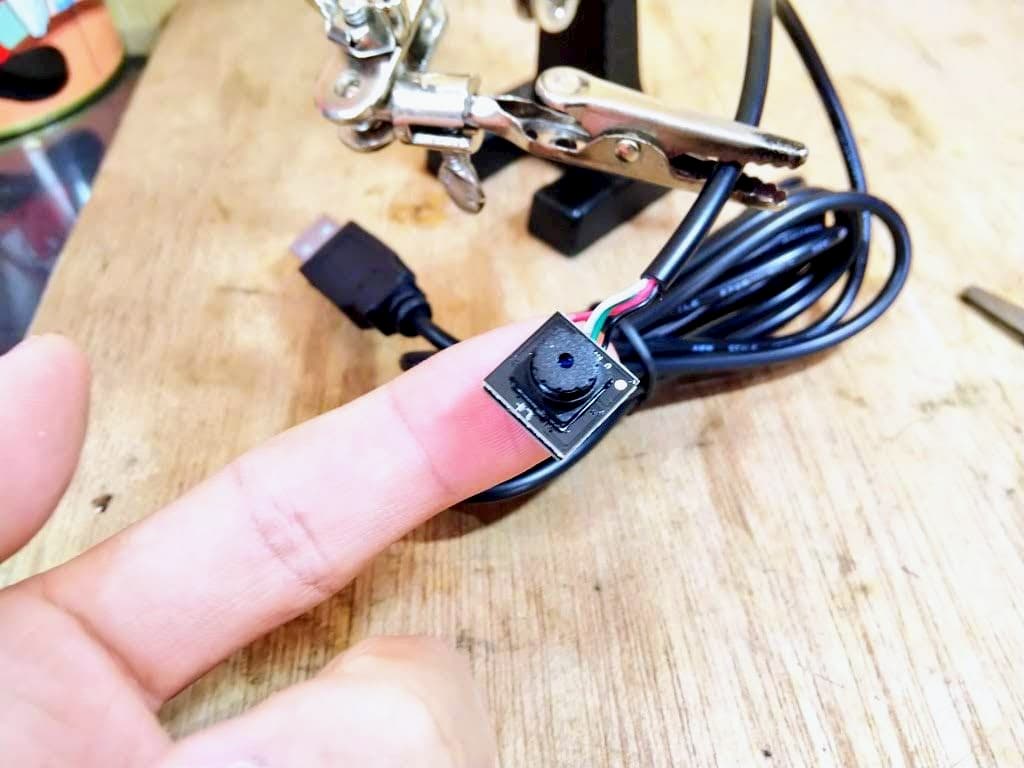

ジャンクの箱からボワッと~(ボワットー) 怪しいカメラが登~場~


解決策(?)と分かったこと

 電気屋行って適当なUSBカメラ"UCAM-C310FBBK(ELECOM)"買ってきて付けたら動きました.「何じゃそりゃ」と思うかもしれませんが,そんだけです.Aliexpressで買った例の中華カメラ(以下,「中華カメラ」)を刺したら上記不具合が発生し,UCAM-C310FBBK(ELECOM)を刺したら普通に動くという現象が確認されました.
 www.elecom.co.jp


分かったこと
以上のことから,次の事がわかりました.
 OpenCVとUSBカメラには相性みたいなのがあり,相性が悪いと実行時にVideoCapture オブジェクトを生成した段階でフリーズすることがある.

 今回「USBカメラを変えたら動いた」という所まではわかりましたが,「じゃぁ何故,中華カメラでは動かなかったのか」という所まではわかりませんでした.もしかすると,OpenCV側の設定やパラメータを弄ったら中華カメラも動かせるのかもしれません.が今の所私はそこまでたどり着けてません.あとでドキュメント読みます.


質問コーナー
Q. それカメラが壊れてただけでは?
 それがそういう訳でもなさそうです.Raspvberry Pi に中華カメラを接続し,mjpg-streamer(ストリーミングするやつ)を起動したところ,普通に中華カメラからの映像を配信できました.よってカメラが壊れたわけではないみたいです.

Q. オブジェクト生成時の引数(デバイス番号?)が違うんでは?
 上記のコードの10行目,VideoCapture cap(0); について,VideoCapture クラスのオブジェクトを生成するときに,引数にはUSBデバイスの番号(?)を指定する必要があります("cap(0)"の"0"の部分). この数字は大概の場合は”0”ですが,USBカメラの接続状況によっては”1”や"2"等,適切な番号を指定してあげる必要があります.
 当然間違ったデバイス番号を指定すると実行時にエラーが出るのですが,その場合は明示的にちゃんと下記のエラー文が表示されます.

pi@raspberrypi:~$ ./a.out # 10行目を VideoCapture cap(1); に変えたコードをコンパイルしたやつ
Handle USBcam with OpenCV4
[ WARN:0] global /home/pi/opencv-4.2.0/modules/videoio/src/cap_gstreamer.cpp (1759) handleMessage OpenCV | GStreamer warning: Embedded video playback halted; module v4l2src0 reported: Device '/dev/video1' is not a capture device.
[ WARN:0] global /home/pi/opencv-4.2.0/modules/videoio/src/cap_gstreamer.cpp (888) open OpenCV | GStreamer warning:
unable to start pipeline
[ WARN:0] global /home/pi/opencv-4.2.0/modules/videoio/src/cap_gstreamer.cpp (480) isPipelinePlaying OpenCV | GStreamer warning: GStreamer: pipeline have not been created
[ WARN:0] global /home/pi/opencv-4.2.0/modules/videoio/src/cap_v4l.cpp (887) open VIDEOIO(V4L2:/dev/video1): can't open camera by index
faild to open camera

 このようにデバイス番号の指定を間違えた場合は,ちゃんとエラーで「1番にはUSBカメラ繋がってないやで(三行目の" Device '/dev/video1' is not a capture device. ")」と教えてくれますが,今回はエラーも出ずにアボートもされず,ただ止まるのみという状況だったので,コレとはまた別だと思います.

//---------------------------------

 「USBカメラ自体は生きている」「エラーが出ない」が重なった結果,「原因は分からんけどUSBカメラが動く...ってことは,問題はUSBカメラ以外のどっか別の所に問題が有るんやろ!」と思ってトラブルシューティングするという最悪のムーブをしてしまいました.志村後ろ !原因はそこや(足元!!
 ともあれ,これでようやくUSBカメラを使った顔検出ができるようになってめでたしめでたし.



日記

 ファクトリオやりてぇ~~~ 生産ライン引きてぇ~~~~~!!!!!

 あのですね,GWの暇つぶしにゲーム買ったんスよ.無人の惑星で工場の自動化ラインを引くゲーム「ファクトリオ」.
 もうニッチな沼感がぷんぷんしますが,お察しの通りとんでもない沼地でして.製品ができるまでのリードタイムを計算して工場ラインのレイアウト設計を最適化したり,生産のボルトネックになってる部分を改善したり,時間的効率 VS 歩留まり どっちを優先させるかとか考えたりの,常に「現状でも十分だけど,もっと効率化できる方法は無限にある」が存在するタイプのゲームです.

 な ん で す が … ファクトリオ入れて遊んでたメインPCが5月末にご臨終しちゃって.その日からHDDのなかに眠る僕の工場は,今日のいままで生産停止してるんすよね… 工場再稼働に向けてゲーがミングする感じのPCを組みたいんですが,でもシンゾー君*2の給付金はクラブマンの輸送費とGP100TT(タイヤ)と3Dプリンタに使っちゃったしなぁ…

f:id:teppodone:20200824160835j:plainf:id:teppodone:20200824160829j:plain

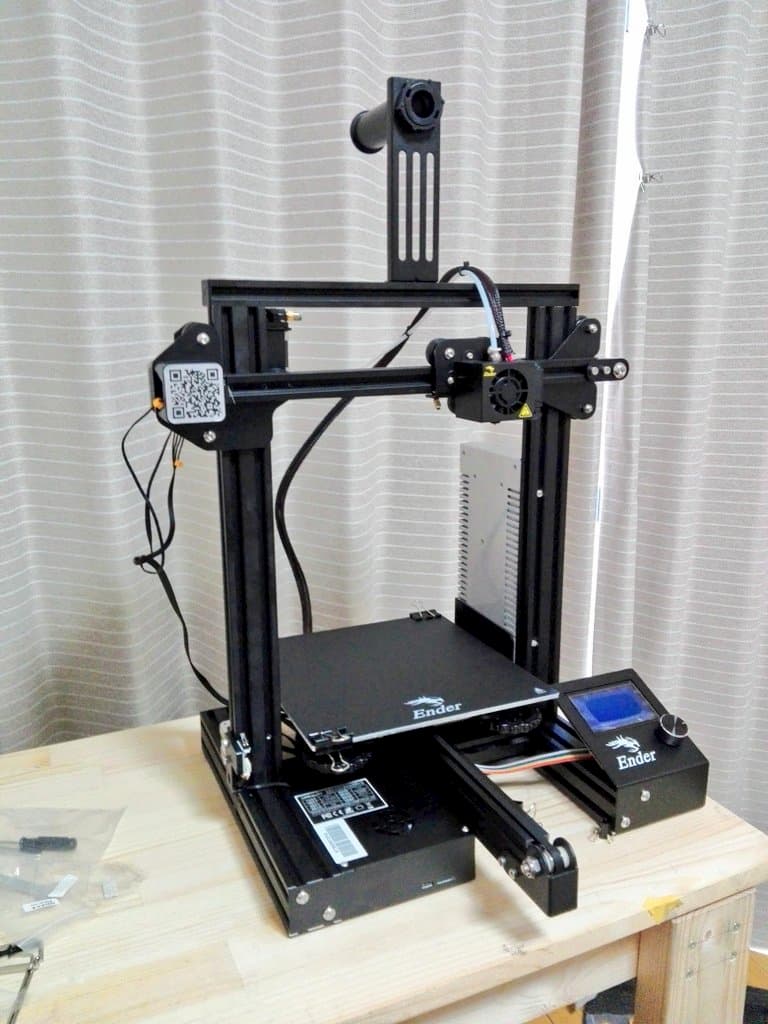

せんきゅーシンゾー…日本経済10万1千までキッチリ回したぜ…(3D🍮は中国製だけど許して)
