クラブマンのFブレーキスイッチを修理してみた忘備録

💰工作の部品代に回します

 クラブマンのフロントブレーキ握ってもブレーキランプが点灯しなくなった(でもリアブレーキ踏んだら普通に点灯する)ので,ブレーキスイッチを分解清掃しました。その忘備録になります。


必要な工具
  • +ドライバ
  • ワイヤーブラシ,接点回復剤


修理工程

ブレーキスイッチを取り外す
 ブレーキスイッチはブレーキレバーの裏側でプラスネジ1本で止まっています。このネジを外しハーネスとつながってる2つの端子を引き抜くとブレーキスイッチ単体を摘出できます。

f:id:teppodone:20190810223547j:plain
ここの裏側にブレーキスイッチがある

f:id:teppodone:20190810223558j:plain
これ。プラスドライバー1本で止まってる

f:id:teppodone:20190810223603j:plain
 ケーブル(端子)を引っこ抜くと,ブレーキスイッチの「スイッチだけ(部品単体)」を取り外せる。

f:id:teppodone:20190810223607j:plain
取り出したブレーキスイッチ(単体)


今回の不具合の原因は,端子のサビによる接点不良でした
 御年25歳のクラブマン。端子が見事に錆び…というか半分朽ちてました。ひっでぇ。端子のサビをワイヤーブラシで落として接点回復剤(KURE(呉工業) コンタクトスプレー(300ml) 接点復活剤 1047 [HTRC2.1])吹いたら復活しました(当然)。めでたしめでたし。

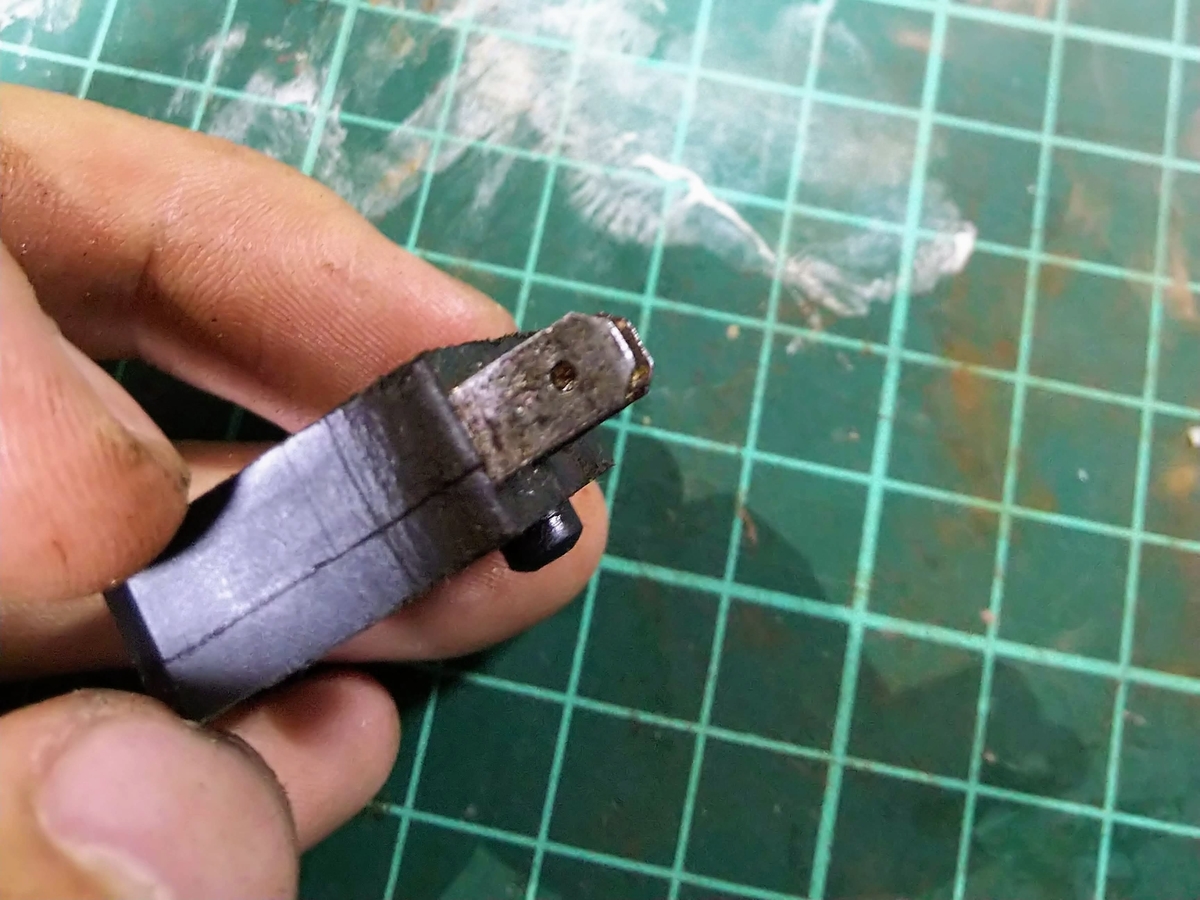

f:id:teppodone:20190810223613j:plain
さびっさびやんけ。

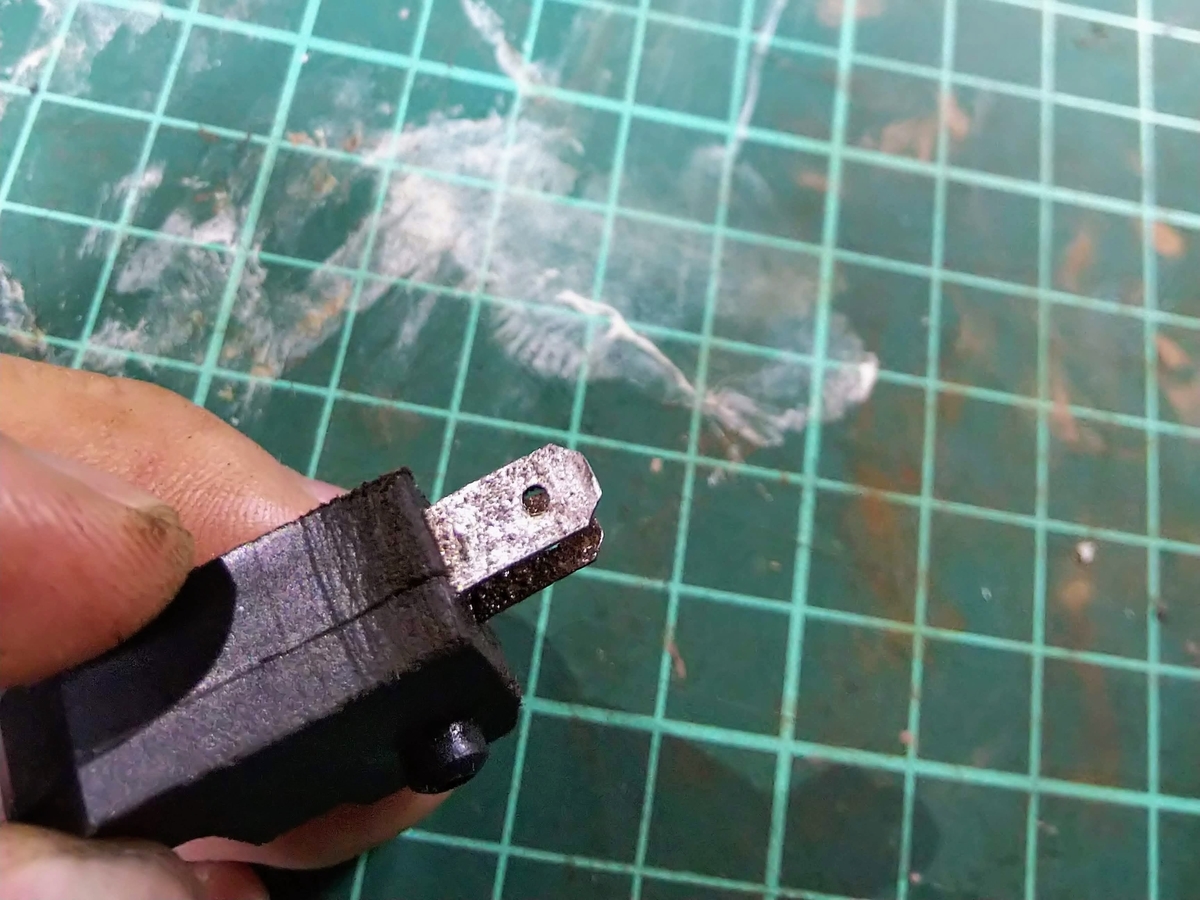

f:id:teppodone:20190810223617j:plain
サビ落としてコンタクトスプレー吹いたら復活しました。
 一応,ブレーキスイッチの部品単体でも売ってるみたいなので,壊れたらときのためにストックしときます。


 ちなみに ブレーキを握っていない状態でスイッチが押される(ブレーキランプ消灯) ですので,スイッチ押したときにブレーキランプが消え,離したときにブレーキランプが点灯するの は正常な動作です *1
